补偿器的安装和使用要求

2020-07-17 09:00:50

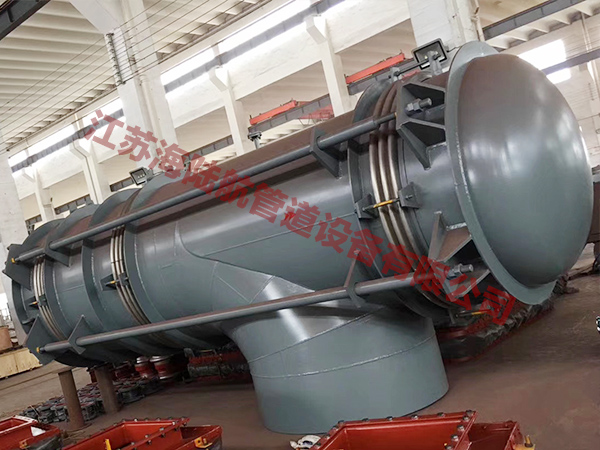

轴向外压式波纹补偿器,厂家推荐

轴向外压式波纹补偿器主要吸收轴向位移,具有补偿量大,保温性能好,残余介质可以排除等优点。内压式是介质在补偿器内,外压式是介质在补偿器外,内压式根据压缩波纹吸收管道热膨胀,外压式依据拉伸波纹吸收管道热膨胀,根据规范内压式在安装前需要根据环境温度需要预拉伸,则外压式在安装前需要根据环境温度需要预压缩。

补偿器的安装和使用要求:

补偿器在安装前需要检查它的型号、规格以及管道配置情况,必须符合设计要求。

对于带内套筒的波纹补偿器应该注意使内套筒子的方向与介质流动方向一致,铰链型波纹补偿器的铰链转动平面应与位移转动平面一致。

需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响波纹补偿器的正常功能,降低使用寿命以及增加管系、设备、支承构件的荷载。

补偿器

安装过程中,禁止焊渣飞溅到波壳表面,不允许波壳受到其他机械损伤。管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

水压试验时,应对装有补偿器管路端部的次固定架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM,水压试验结束后,应尽快排出波壳中的积水,并迅速将波壳的内表面吹干,与补偿器波纹管接触的保温材料应不含氯离子。

压力级别:

轴向补偿量

设计温度:-20℃-+400摄氏度
